C4000 – Fotometrik analizör
Genel bakış
C4000 – Fotometrik analizör

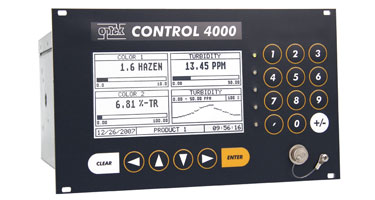

Control 4000 fotometrik analizör, optek sensörleriyle kullanım için tasarlanmıştır (UV, VIS, NIR ve ışık kırılım sensörleri, mor ötesi, görsel alan, yakın kızıl ötesi bölge).
Grafik ekran üzerinde; absorbsiyon, geçirgenlik ve konsantrasyon gerçek zamanlı olarak ve CU, OP, % Tr., ppm (DE), EBC, FTU, g/lt ve çok sayıda başka birimde görüntülenebilir.
Ölçüm değerleri, açık metin, çubuk gösterge veya trend göstergesi olarak gösterilebilir. Fabrika sıfır noktası ayarı, ışık kırılım sensörlerinin ek bir fonksiyonudur. Ek fark ayarı için bir ikincil kullanıcı sıfır nokta ayarı mevcuttur. Ayrıca, fark ve eğim adapte edilebilir. Bu manüel ayar, prosese özel uzun süreli arızaların dengelenmesi için kullanılabilir.
Control 4000, farklı proses gereksinimlerini karşılamak için farklı konfigürasyonlarda temin edilebilir.
- Birden çok fotometrik sensör
- Birden çok parametre bloğu
- Birden çok linearizasyon tablosu
- Veri kayıt günlüğü
- Işık kırılım sensörleri için fabrika sıfır nokta ayarı
- Uzaktan kumanda
- Patlamaya karşı güvenli modeller, FM ve ATEX
| Sensör | C4000 Konfigürasyon | ||||||
|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 4101 4121 4151 4161 | 4201 4221 4251 4261 | 4202 4222 4252 4262 | 4422 4452 4462 |
| AF16 (AS16) | - | - | - |  |
|
|
|
| AF16 (AS16) | AF16 (AS16) | - | - | - | - | |
|
| AF16 (AS16) | AF26 veya AF45 veya TF16 | - | - | - | - | - | |
| AF26 | - | - | - | - | |
|
|
| AF26 | AF26 veya AF45 veya TF16 | - | - | - | - | - | |
| AF45 | - | - | - | - | |
|
|
| AF45 | AF45 veya TF16 | - | - | - | - | - | |
| AF46 | - | - | - | - | - | - | |
| TF16 | - | - | - | - | |
|
|
| TF16 | TF16 | - | - | - | - | - | |
| ASD12 veya ASD25 | - | - | - | |
|
|
|
| ASD12 veya ASD25 | ASD12 veya ASD25 | - | - | - | |
|
|
| ASD12 veya ASD25 | ASD12 veya ASD25 | ASD12 veya ASD25 | - | - | - | - | |
| ASD12 veya ASD25 | ASD12 veya ASD25 | ASD12 veya ASD25 | ASD12 veya ASD25 | - | - | - | |
Gösterge modu
- Eşzamanlı gösterilen 1 - 4 değer (yapılandırılabilir)
- Çubuk göstergeli ve ayarlanabilen alarmlı nümerik gösterge
- Trend göstergesi
Uzaktan kumanda
- Parametre bloğu (örn. ölçüm-aralığı)
- Sıfır noktası
- Bekletme
Yazılım araçları
- 8 parametre bloğu (ölçüm aralığı, alarm, ekran, vb. dahil)
- 16 linearizasyon tablosu (11 noktaya kadar)
- 8 fark ve eğim tablosu
- Sıfır nokta ayarı (manüel veya uzaktan)
- Fabrika sıfır nokta ayarı (sadece ışık kırılım sensörleri)
- Şifre koruması (üç düzlemde veya yok)
- Tüm konfigürasyon veya protokol verileri için veri belleği (sürekli)
| C4000 Konfigürasyon | 4101 | 4201 | 4202 | 4121 | 4221 | 4222 | 4422 | |
|---|---|---|---|---|---|---|---|---|
| 1 | Detektör girişleri (optek) | 1 | 2 | 2 | 1 | 2 | 2 | 4 |
| 2 | Şebeke bağlantısı 115/230 veya 24 V | |
|
|
|
|
|
|
| 3 | Remote - GİRİŞ: (Sıfır noktası, ölçüm aralığı, bekletme) | - | - | - | |
|
|
|
| 4 | Röle çıkışları | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Hata güvenlik rölesi (aktif) | |
|
|
|
|
|
|
|
| 5 | Lamba çıkışları (optek) | 1 | 1 | 2 | 1 | 1 | 2 | 2 |
| 6 | mA çıkışları (0/4–20 mA) | 2 | 2 | 4 | 2 | 2 | 4 | 4 |
| 7 | mA girişleri (4–20 mA) | - | - | - | 2 | 2 | 2 | 2 |
| pH probu | - (sadece C8000 ile) | |||||||
| İletkenlik (optek ACF) | - (sadece C8000 ile) | |||||||
| Patlamaya karşı güvenlik (opsiyonel) | |
|
|
|
|
|
|
|
Teknik bilgiler
| C4000 | C8000 | |
|---|---|---|
| Gövde |
Kontrol kabinine montaj için 19" versiyon 3 U / 42 HP Boyutlar:G 213,0 mm (8,39 inç) Y 128,4 mm (5,06 inç) D 230,0 mm (9,05 inç) Malzeme:Paslanmaz çelik / polyester / silikon / cam / çeşitli plastikler Koruma şekli:ön tarafta IP40 / arka tarafta IP20 (şebeke bağlantısı istenmeden temasa karşı korunmuştur) |
|
| Ekran |
Beyaz üzeri siyah LCG grafik ekran (240 x 128 piksel), arka plan LED aydınlatması |
|
| Kullanım |
18 tuşlu folyo klavye |
|
| Sistem saati |
Yaklaşık 1 dakika/ay hassasiyet (pil dayanma ömrü yaklaşık 15 yıl) |
|
| LED |
1 LED (yeşil):İşletme 1 LED (kırmızı yanıp sönen):Sistem hatası 3 LED (sarı):Alarm I, II, III |
1 LED (yeşil):İşletme 1 LED (kırmızı yanıp sönen):Sistem hatası |
| Veri kayıt günlüğü |
4 ölçüm değeri paralel (yaklaşık 25.000 x 4 zaman veri noktası için ring hafıza) (Aralık: 1/saniye - 1/saat) |
8 ölçüm değeri paralel (yaklaşık 12.500 x 8 zaman veri noktası için ring hafıza) (Aralık: 1/saniye - 1/saat) |
| Sensör girişleri |
Fotometrik optek sensörleri için 1-4 |
Fotometrik optek sensörleri için 4 Optek iletkenlik sensörleri için 2 pH probları için 2 |
| Sensör girişleri (patlamaya karşı güvenli) |
Opsiyonel:Fotometrik optek sensörleri için 1-4 (yapısal olarak güvenli) |
Uygulanamaz |
| mA girişleri |
Opsiyonel: 2 x 4–20 mA (fonksiyon olarak galvanik izolasyonlu) Hassasiyet:< % 0,5 Çözünürlük:< % 0,05 Yük:< 200 Ohm |
Uygulanamaz |
| Remote girişler |
Opsiyonel:7 x 24 V (19 ... 29 V DC), tipik 6,0 mA uzaktan ölçüm aralık ayarı, uzaktan sıfır nokta ayarı, uzaktan bekletme için |
Standart:4 x 24 V (19–29 V DC), tipik6,0 mA uzaktan ölçüm aralık ayarı, uzaktan sıfır nokta ayarı için |
| PROFIBUS® PA arayüzü |
Opsiyonel: PROFIBUS® PA Profil, Versiyon 3.01, Düzeltme 2 |
Uygulanamaz |
| FOUNDATION™ Fieldbus arayüzü |
Opsiyonel: FOUNDATION™ Fieldbus H1 (IEC 61158-2) |
|
| Sensör lamba çıkışı |
Fotometrik optek sensörleri için 1 veya 2 lamba beslemesi 4,5 ... 8,5 V DC |
Fotometrik optek sensörleri için 1 lamba beslemesi 4,5 ... 7,8 V DC |
| mA çıkışları |
2 veya 4 x 0/4–20 mA (NAMUR) (fonksiyon olarak galvanik izolasyonlu) Hassasiyet:< % 0,5 Çözünürlük:< % 0,05 Yük:< 600 Ohm |
8 x 0/4–20 mA (NAMUR) (fonksiyon olarak galvanik izolasyonlu) Hassasiyet:< % 0,5 Çözünürlük:< % 0,05 Yük:< 600 Ohm |
| Röle çıkışları |
Yazılım üzerinden ayarlanabilen 3 bağımsız kontakt 0–50 V AC, 0–75 V DC, 0–2 A Alarm veya durum geri bildirimi için Ayarlanabilen başlatma gecikmesi: 0–999 saniye |
Uygulanamaz |
