C4000 – Fotometrik analizör




Tümünü göster | Tümünü gizle

Genel bakış

C4000 – Fotometrik analizör

Control 4000 fotometrik analizör, optek sensörleriyle kullanım için tasarlanmıştır (UV, VIS, NIR ve ışık kırılım sensörleri, mor ötesi, görsel alan, yakın kızıl ötesi bölge).

Grafik ekran üzerinde; absorbsiyon, geçirgenlik ve konsantrasyon gerçek zamanlı olarak ve CU, OP, % Tr., ppm (DE), EBC, FTU, g/lt ve çok sayıda başka birimde görüntülenebilir.

Ölçüm değerleri, açık metin, çubuk gösterge veya trend göstergesi olarak gösterilebilir. Fabrika sıfır noktası ayarı, ışık kırılım sensörlerinin ek bir fonksiyonudur. Ek fark ayarı için bir ikincil kullanıcı sıfır nokta ayarı mevcuttur. Ayrıca, fark ve eğim adapte edilebilir. Bu manüel ayar, prosese özel uzun süreli arızaların dengelenmesi için kullanılabilir.

Control 4000, farklı proses gereksinimlerini karşılamak için farklı konfigürasyonlarda temin edilebilir.

  • Birden çok fotometrik sensör
  • Birden çok parametre bloğu
  • Birden çok linearizasyon tablosu
  • Veri kayıt günlüğü
  • Işık kırılım sensörleri için fabrika sıfır nokta ayarı
  • Uzaktan kumanda
  • Patlamaya karşı güvenli modeller, FM ve ATEX
Sensör C4000 Konfigürasyon
1 2 3 4 4101 4121 4151 4161 4201 4221 4251 4261 4202 4222 4252 4262 4422 4452 4462
AF16 (AS16) - - - checkmark checkmark checkmark checkmark
AF16 (AS16) AF16 (AS16) - - - - checkmark checkmark
AF16 (AS16) AF26 veya AF45 veya TF16 - - - - - checkmark
AF26 - - - - checkmark checkmark checkmark
AF26 AF26 veya AF45 veya TF16 - - - - - checkmark
AF45 - - - - checkmark checkmark checkmark
AF45 AF45 veya TF16 - - - - - checkmark
AF46 - - - - - - checkmark
TF16 - - - - checkmark checkmark checkmark
TF16 TF16 - - - - - checkmark
ASD12 veya ASD25 - - - checkmark checkmark checkmark checkmark
ASD12 veya ASD25 ASD12 veya ASD25 - - - checkmark checkmark checkmark
ASD12 veya ASD25 ASD12 veya ASD25 ASD12 veya ASD25 - - - - checkmark
ASD12 veya ASD25 ASD12 veya ASD25 ASD12 veya ASD25 ASD12 veya ASD25 - - - checkmark

Gösterge modu

  • Eşzamanlı gösterilen 1 - 4 değer (yapılandırılabilir)
  • Çubuk göstergeli ve ayarlanabilen alarmlı nümerik gösterge
  • Trend göstergesi
C4000 C8000


Uzaktan kumanda

  • Parametre bloğu (örn. ölçüm-aralığı)
  • Sıfır noktası
  • Bekletme

Yazılım araçları

  • 8 parametre bloğu (ölçüm aralığı, alarm, ekran, vb. dahil)
  • 16 linearizasyon tablosu (11 noktaya kadar)
  • 8 fark ve eğim tablosu
  • Sıfır nokta ayarı (manüel veya uzaktan)
  • Fabrika sıfır nokta ayarı (sadece ışık kırılım sensörleri)
  • Şifre koruması (üç düzlemde veya yok)
  • Tüm konfigürasyon veya protokol verileri için veri belleği (sürekli)
C4000 Back panel
  C4000 Konfigürasyon 4101 4201 4202 4121 4221 4222 4422
1 Detektör girişleri (optek) 1 2 2 1 2 2 4
2 Şebeke bağlantısı 115/230 veya 24 V checkmark checkmark checkmark checkmark checkmark checkmark checkmark
3 Remote - GİRİŞ: (Sıfır noktası, ölçüm aralığı, bekletme) - - - checkmark checkmark checkmark checkmark
4 Röle çıkışları 3 3 3 3 3 3 3
Hata güvenlik rölesi (aktif) checkmark checkmark checkmark checkmark checkmark checkmark checkmark
5 Lamba çıkışları (optek) 1 1 2 1 1 2 2
6 mA çıkışları (0/4–20 mA) 2 2 4 2 2 4 4
7 mA girişleri (4–20 mA) - - - 2 2 2 2
  pH probu - (sadece C8000 ile)
  İletkenlik (optek ACF) - (sadece C8000 ile)
  Patlamaya karşı güvenlik (opsiyonel) checkmark checkmark checkmark checkmark checkmark checkmark checkmark

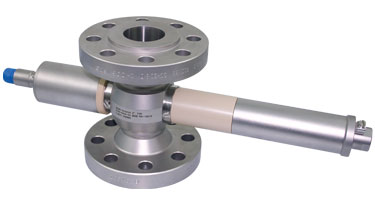

Bulanıklık sensörleri AF16-N / TF16-N

optek TF16-EX-HT-N Işık kırılımı, İki kanal bulanıklık sensörü

Tipik uygulamalar:

  • Seperatör kontrolü, Hamur yoğunluğu (AF16-N)
  • Filtre kontrolü, Sudaki yağ (TF16-N)


Tümünü göster | Tümünü gizle

Genel bakış

AF16 ve TF16-N modelleri, farklı sanayi alanlarında kullanılan yüksek hassasiyette bulanıklık sensörleridir. Sensörler inline (hat içi) proses denetimi için tasarlanmıştır ve çok iyi tekrarlanabilirlik, doğrusallık ve çözünürlük oranlarında hassas konsantrasyon ölçüm değerleri verir.

Sensörlerin modüler yapı şekli, farklı proses gereksinimlerine yüksek oranda adaptasyon olanakları sunar. Seçenekler; elektro polarize ölçüm hücreleri, patlama tehlikesi altındaki bölgelerde (patlamaya karşı güvenli ) kullanım olanağı, kimyasal maddelere dayanıklı malzemeler (safir, titanyum, Hastelloy'dan, vsç üretilmiş pencereler) ve yüksek sıcaklık ve yüksek basınç modellerini kapsar.

AF16-N (NIR Absorbsiyonu / bulanıklık)

Özel bir tungsten lambası, proses medyumundan geçen sabit bir ışık huzmesi üretir. Çözünmüş veya çözünmemiş maddelerden kaynaklanan absorbsiyon ve/veya kırılmanın neden olduğu ışık yoğunluğundaki azalma, kapsüllü bir silisyum fotodiyot tarafından belirlenir.

AF16-N, renk veya renk değişimlerinden bağımsız olarak katı madde konsantrasyonunu ölçmek için 730 ila 970 nm (NIR) arasındaki bir dalga boyunda ölçüm yapar. Optik yol uzunluğuna bağılı olarak, konsantrasyonlar yüzde aralığında (örn. % 0–10, OPL = 1 mm) veya düşük ppm aralığında (örn. 0–100 ppm, OPL = 160 mm) belirlenebilir.

TF16-N (Işık kırılımı / bulanıklık)

Ortamda bulunan partiküllerde kırılan (yüzen maddeler, çözünmemiş sıvılar veya gaz kabarcıklarının izleri) ortamdaki ışık, 11° açıda sekiz hermetik olarak kapsüllenmiş fotodiyot tarafından belirlenir. Aynı anda, kırılmayan ışık, bir referans fotodiyot tarafından belirlenir (bir AF 16-N ile karşılaştırılabilir). Bu benzersiz iki kanal tasarımı, proses medyumun neden olduğu enterferansları kompanse eder. Sensör, ppm (DE) veya FTU olarak kalibre edilebilir ve en küçük partikül boyutlarını ve en düşük konsantrasyonları ölçer. Ayrıca, renkten bağımsız olarak yüksek partikül konsantrasyonlar entrege olan direkt ışın sensör ile kontrol edilebilir.

OPL

Safirden üretilen özel pencereler, tüm aşındırıcı ve agresif ortamlara karşı çok yüksek bir direnç özelliğini garanti eder. Farklı boylarda temin edilebilen doğru ölçüm hücresi ve pencere kombinasyonu ile, OPL (optik yol uzunluğu = pencereler arasındaki mesafe), en yüksek çözünürlükte en küçük veya en büyük ölçüm aralıkları kapsanabilecek şekilde ölçüm gereksinimlerine adapte edilebilir.
